Imágenes aéreas de la FPO que muestran su extensión y desarrollo progresivo.
jueves, 26 de mayo de 2016
miércoles, 25 de mayo de 2016
MEJORAMIENTO DE PRODUCCIÓN Y NUEVAS TECNOLOGÍAS EN FPO
Se muestra el histórico de mejoramiento de producción de la FPO a través de las diferentes fases de desarrollo.
Tomado de: Simposium de Crudos Pesados. PDVSA (Carlos Valero)
¿Cómo facilitar la producción y el bombeo de petróleo pesado, sin usar diluyente ni vapor?
Con una Emulsión Inversa.
Una emulsión es inversa, es decir, gotas de petróleo en agua, con presencia de mucha agua libre. En éste último caso, la fase continua y la viscosidad son las del agua. El centipoise es más usado debido a que el
agua tiene una viscosidad de 1,0020 cP a 20 °C. Una emulsión crudo en agua es una mezcla de dos
líquidos inmiscibles donde la fase crudo es dispersada en el agua que es la fase continua.
Por esta razón este proyecto propone un método nuevo para hacer la emulsión inversa: Es el uso del ULTRASONIDO, para generar la agitación y mezcla. Reactores de mezcla ultrasónicos reemplazan los
tanques equipados con agitadores y otros mezcladores de corte dinámico.
La energía ultrasónica es ajustable y se puede adaptar a determinados productos y a los requisitos de la emulsificación.
Las emulsiones son dispersiones de dos o más líquidos inmiscibles. Ultrasonido de alta intensidad suministra la potencia necesaria para dispersar una fase líquida (fase dispersa) en pequeñas gotas en una segunda fase (fase continua). Para estabilizar la emulsión se agrega un estabilizador, emulsificante.
Tomado de: Proyecto para Mejorar la Producción de Petróleo Pesado a Nivel Mundial
Juan Antonio Calderón Arévalo
juancalderonnaiber@gmail.com
Cel.+58-0424.957.31.14)
Roger R. Higuerey G
rogerhiguerey@gmail.com
Cel.+58-0414-999.76.22
Para la producción y el transporte de crudos pesados es necesario disminuir la viscosidad de los mismos, lo cual se consigue por: calentamiento, dilución con petróleos ligeros o diésel, obteniendo una mezcla de menor viscosidad.
¿Cómo facilitar la producción y el bombeo de petróleo pesado, sin usar diluyente ni vapor?
Con una Emulsión Inversa.
Una emulsión es inversa, es decir, gotas de petróleo en agua, con presencia de mucha agua libre. En éste último caso, la fase continua y la viscosidad son las del agua. El centipoise es más usado debido a que el
agua tiene una viscosidad de 1,0020 cP a 20 °C. Una emulsión crudo en agua es una mezcla de dos
líquidos inmiscibles donde la fase crudo es dispersada en el agua que es la fase continua.
Por esta razón este proyecto propone un método nuevo para hacer la emulsión inversa: Es el uso del ULTRASONIDO, para generar la agitación y mezcla. Reactores de mezcla ultrasónicos reemplazan los
tanques equipados con agitadores y otros mezcladores de corte dinámico.
La energía ultrasónica es ajustable y se puede adaptar a determinados productos y a los requisitos de la emulsificación.
Las emulsiones son dispersiones de dos o más líquidos inmiscibles. Ultrasonido de alta intensidad suministra la potencia necesaria para dispersar una fase líquida (fase dispersa) en pequeñas gotas en una segunda fase (fase continua). Para estabilizar la emulsión se agrega un estabilizador, emulsificante.
Juan Antonio Calderón Arévalo
juancalderonnaiber@gmail.com
Cel.+58-0424.957.31.14)
Roger R. Higuerey G
rogerhiguerey@gmail.com
Cel.+58-0414-999.76.22
RECUPERACIÓN MEJORADA EN FPO
Las siguientes láminas muestran la recuperación de reservas en la FPO a através de RMH.
Tomado de:
I Jornadas Técnicas de RMH. PDVSA 2015 (Isaac Benzaquen)
Tomado de:
I Jornadas Técnicas de RMH. PDVSA 2015 (Isaac Benzaquen)
ARTICULOS DE INTERÉS FPO
A continuación encontrará articulos técnicos de interés referidos a la Faja Petrolífera del Orinoco.
VIDEOS FPO
Videos mas relevantes para conocer un poco mas de la Faja Petrolífera del Orinoco y la historia petrolera de Venezuela.
FAJA PETROLIFERA DEL ORINOCO
Hasta
hace pocos años, el petróleo pesado era desechado como recurso energético por
los inconvenientes y costos vinculados con su producción; pero hoy en día, ante
el progresivo agotamiento de los yacimientos de petróleo liviano y mediano, sus
reservas han despertado el interés de petroleras y gobiernos en todo el mundo.
Esta necesidad es la principal fuente motora en la búsqueda de nuevas
tecnologías que incrementen el levantamiento de los fluídos del yacimiento a la
superficie, las cuales son y seguirán siendo un reto importante en la industria
petrolera.
Figura 3. Descubrimiento de la Faja Petrolífera del Orinoco FPO.
En 2006, Venezuela contaba con exportaciones netas de petróleo de 2,2 millones de barriles por día (350×10³ m³/día), ubicándose de esta manera como el sexto exportador más grande del mundo y el más grande del hemisferio occidental, aunque en los últimos años la producción de petróleo ha venido disminuyendo, debido al agotamiento de los yacimientos petrolíferos existentes y a ineficiencias en su modo de extracción. Puesto que muchos de sus campos petroleros sufren de las tasas de disminución en la producción de al menos 25% por año, analistas del sector estiman que Venezuela debe invertir cerca de USD 3.000 millones cada año sólo para mantener dicho nivel de producción.
El petróleo crudo que Venezuela tiene, es muy pesado para los estándares internacionales, y como resultado gran parte de este debe ser procesado por refinerías especializadas nacionales e internacionales. Venezuela sigue siendo uno de los mayores proveedores de petróleo a Estados Unidos, enviando alrededor de 1,4 millones de barriles diarios (220×10^3 m3/d). También tiene una importante presencia en el circuito de refinación de petróleo en esa nación, donde además es propietaria de la cadena gasolinera Citgo.
La
explotación de crudos pesados y extra-pesados ha surgido como una solución a
los problemas de abastecimiento de energía que se esperan para los próximos
años, cuya explotación requiere de la inversión y aplicación de técnicas mas
complejas y costosas que las requeridas para explotar yacimientos de crudos
convencionales. No obstante, el aumento del precio del petróleo permite llevar
a la práctica estos métodos y ejecutarlos de una forma económicamente rentable.
Venezuela
posee acumulaciones de crudos pesados y extra-pesados cerca del orden de 1300
millardos de barriles, en su mayoría contenidos en la Faja del Orinoco, de los
cuales se certificaron reservas cercanas a 297 millardos de barriles. Algunos
de los yacimientos que contienen este tipo de crudo han sido explotados por
muchos años, otros apenas se encuentran en fase de explotación, y el resto
simplemente no han sido sometidos a algún método de extracción.
Figura 1. Faja del Orinoco según el Servicio Geológico de los Estados Unidos.
Tomado de:
Figura 2. Países con mayores reservas de petróleo.
Tomado
de:
https://es.wikipedia.org/wiki/Anexo:Pa%C3%ADses_por_reservas_probadas_de_petr%C3%B3leo#/media/File:Reservas_de_petroleo.png
El petróleo extrapesado de la
Faja del Orinoco, aun cuando menos viscoso que el de Athabasca -lo que
significa que puede ser extraído por medios más convencionales-, está sin
embargo almacenado a mayor profundidad -lo que significa que no puede ser
extraído por minería superficial, como ocurre con el canadiense-. Las
estimaciones de las reservas recuperables en la Faja del Orinoco entre 100.000
y 270.000 millones de barriles. En 2009, la USGS actualizó esta cifra a 513.000
millones de barriles (8.16×10^10 m³).
El 07 de enero 1936
fue la fecha en que se realizó la perforación del primer pozo en la Faja
Petrolífera del Orinoco (FPO), el Canoa-1 (8°34’17.170”N,-63°51’34.880”
W) cual resultó seco. Se cuenta por el geólogo Aníbal R. Martínez que este pozo
comenzó a perforarse el 16 de octubre de 1935. Así el campo sería descubierto
el 14 de noviembre de 1938, fecha cuando la empresa Socony Oil
Company perforó el pozo Zuata-1.
Tomado de: Simposium Crudos Pesados PDVSA (Ing. Carlos Valero)
La Faja Petrolífera
del Orinoco (FPO), tiene un área total de 55.314 km²
que va desde el suroeste de la ciudad de Calabozo, en el estado Guárico, hasta
la desembocadura del río Orinoco en el océano Atlántico. El área de explotación
actual es de 11.593 km2. Es considerada la acumulación más grande de petróleo
pesado y extrapesado que existe en el mundo. Las reservas de petróleo original
en el sitio de la Faja, según PDVSA, alcanzan hasta ahora 1360 MMMBls (1.36
billones de barriles de petróleo).
Tomado de:
https://angelmagallanes.wordpress.com/cultura-petrolera/la-faja-petrolifera-del-orinoco/
Figura 4. Desarrollo de la Faja Petrolífera del Orinoco FPO.
Tomado de: Simposium Crudos Pesados PDVSA (Ing. Carlos Valero)
Para acometer la cuantificación y
certificación de las reservas, se dividió la Faja Petrolífera del
Orinoco en cuatro grandes áreas: Boyacá, Junín, Ayacucho y Carabobo; y éstas, a su vez, en veintiocho (28) bloques (excluyendo el área de las
Empresas Mixtas, antiguas asociaciones, y Bitor-Sinovensa), de los
cuales, dieciséis (16) bloques fueron cuantificados y certificados en un
esfuerzo compartido entre CVP y dieciocho (18) empresas estatales y
privadas de quince (15) países distintos, que suscribieron acuerdos de
entendimiento con PDVSA para dicho propósito.

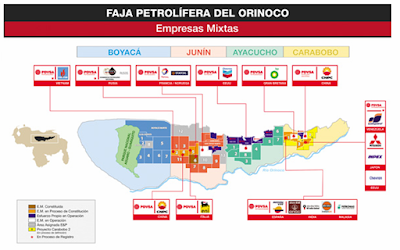

Figura 5. Empresas Mixtas de la FPO.
Tomado de : http://www.pdvsa.com/index.php?tpl=interface.sp/design/biblioteca/readdoc.tpl.html&newsid_obj_id=7468&newsid_temas=111
Las empresas mixtas se encuentran divididas en
tres grupos de empresas y en su conjunto alcanzaron una producción de
crudo de 845 MBD, de las cuales 332 MBD corresponden a las empresas
mixtas liviano-mediano resultantes de la migración de los Convenios
Operativos, 472 MBD a las empresas mixtas de la FPO y 41 MBD a las
empresas mixtas Costa Afuera, creadas en el proceso de migración de las
Asociaciones de la FPO y los Convenios de Exploración a Riesgo y
Ganancias Compartidas (Informe de Gestion Anual 2010).
Tomado de:
http://www.pdvsa.com/
En 2006, Venezuela contaba con exportaciones netas de petróleo de 2,2 millones de barriles por día (350×10³ m³/día), ubicándose de esta manera como el sexto exportador más grande del mundo y el más grande del hemisferio occidental, aunque en los últimos años la producción de petróleo ha venido disminuyendo, debido al agotamiento de los yacimientos petrolíferos existentes y a ineficiencias en su modo de extracción. Puesto que muchos de sus campos petroleros sufren de las tasas de disminución en la producción de al menos 25% por año, analistas del sector estiman que Venezuela debe invertir cerca de USD 3.000 millones cada año sólo para mantener dicho nivel de producción.
El petróleo crudo que Venezuela tiene, es muy pesado para los estándares internacionales, y como resultado gran parte de este debe ser procesado por refinerías especializadas nacionales e internacionales. Venezuela sigue siendo uno de los mayores proveedores de petróleo a Estados Unidos, enviando alrededor de 1,4 millones de barriles diarios (220×10^3 m3/d). También tiene una importante presencia en el circuito de refinación de petróleo en esa nación, donde además es propietaria de la cadena gasolinera Citgo.
Tomado de:
https://es.wikipedia.org/wiki/Reservas_de_petr%C3%B3leo_en_Venezuela
